Perno de zócalo hexadecimal de cabeza plana: características estructurales, escenarios de aplicación y guía de selección

¿Qué es un perno de zócalo hexadecimal de cabeza plana?

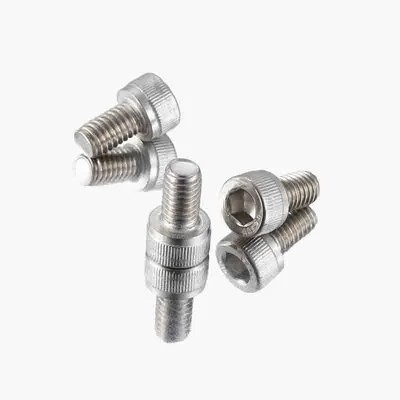

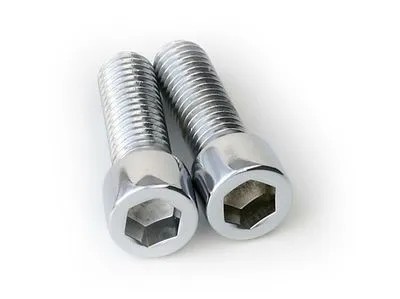

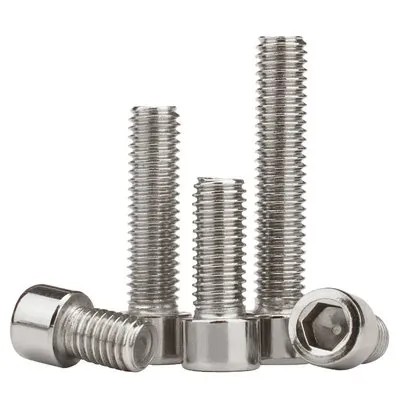

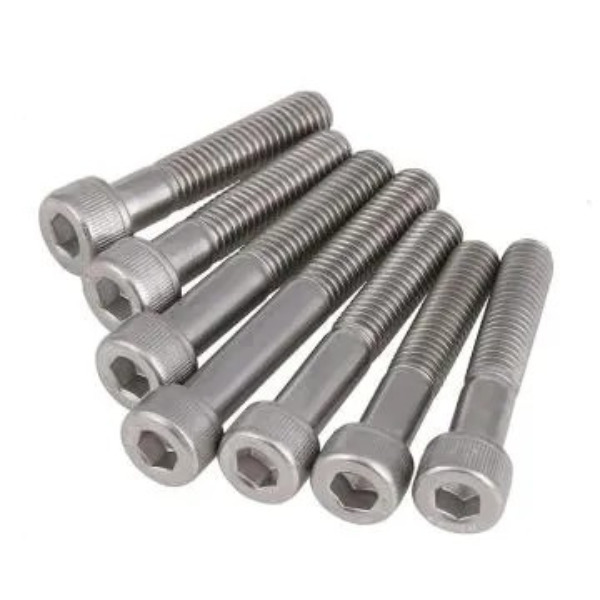

El perno de zócalo hexadecimal de la cabeza plana, también conocido como perno hexagonal, es un tornillo con un agujero hexagonal en la cabeza. Por lo general, se aprieta o afloja con una llave hexagonal o una herramienta eléctrica con una cabeza hexagonal. Este diseño hace que el tornillo de cabeza cilíndrica hexagonal sea muy adecuado para su uso en espacios pequeños. Tiene una alta capacidad de transmisión de par y estabilidad y es adecuada para ocasiones que requieren un ajuste cercano.

Características estructurales del perno de la cabeza hexagonal de cabeza plana

Diseño de la cabeza - La cabeza está diseñada con un agujero hexagonal, que puede operarse con una llave hexagonal o herramientas eléctricas, y es particularmente adecuada para su uso en espacios pequeños.

Transmisión de par - El diseño hexagonal proporciona una mayor capacidad de transmisión de par y es más estable cuando se somete a la fuerza de tracción hacia afuera que el tornillo hexagonal.

Estética - El agujero hexagonal no se expusirá después de la instalación, y la apariencia es más hermosa, lo que es adecuado para el ensamblaje de productos con altos requisitos de apariencia.

Material y grado - Los tornillos de cabeza cilíndrica hexagonal generalmente están hechos de acero al carbono, acero inoxidable o acero de aleación. Los materiales de acero inoxidable incluyen SUS202, SUS304 y SUS316. Según la calificación de resistencia, los tornillos de la cabeza cilíndrica hexagonal se dividen en 4.8, 8.8, 10.9 y 12.9 grados, etc. Los tornillos de grado de alta resistencia generalmente se usan en aplicaciones que requieren una mayor fuerza de ajuste.

Tratamiento de superficie opcional - Ennegrecimiento, electroplatación, dacromética, oxidación, etc., para mejorar la resistencia a la corrosión y la resistencia al desgaste.

Escenarios de aplicación del perno de zócalo hexagonal de cabeza plana

Debido a su diseño único y su excelente rendimiento, el perno de zócalo hexadecimal de cabeza plana se usa ampliamente en muchos campos. Los siguientes son algunos de los principales escenarios de aplicación de los tornillos de la cabeza de hexágono:

1. Equipo mecánico

En la fabricación de automóviles, el perno de zócalo hexadecimal de cabeza plana se usa para fijar piezas del motor, sistemas de suspensión, etc.; Al ensamblar equipos electrónicos, estos tornillos ayudan a estabilizar los componentes de la placa de circuito.

2. Industria de la construcción

En la industria de la construcción, el perno de zócalo hexadecimal de cabeza plana es uno de los conectores indispensables, ampliamente utilizados en puertas y ventanas, fabricación de muebles y otros campos.

3. Productos electrónicos

En el ensamblaje de productos electrónicos, el perno de zócalo hexadecimal de cabeza plana se utiliza para conectar componentes y carcasas electrónicas. Su diseño compacto y su hermosa apariencia lo hacen muy popular en productos electrónicos que requieren un ensamblaje fino.

4. Asamblea de muebles

El perno de zócalo hexadecimal de la cabeza plana también se usa ampliamente en el ensamblaje de muebles, como escritorios de oficina, estanterías, marcos de cama, etc. Su diseño de cabeza cilíndrica fácil de ocultar hace que los muebles se vean más finos y más hermosos después del ensamblaje.

Características estructurales del perno de zócalo hexadecimal de cabeza plana

1. Selección de materia prima

Acero al carbono (4.8/8.8/10.9/12.9) - Adecuado para estructuras mecánicas y equipos generales.

Acero inoxidable (304/316) - Adecuado para entornos anticorrosión, como equipos al aire libre, químicos, etc.

Acero de aleación (42CRMO, SCM435) -Adecuado para aplicaciones de alta resistencia y resistentes al impacto, como automóviles y máquinas herramientas.

Aleación de titanio (TC4) - Adecuado para aplicaciones livianas y de alta gama, como aeroespaciales, equipos médicos, etc.

2. Cabeza fría

Use una máquina de encabezado en frío de una estación múltiple para formar una sola vez para garantizar la integración de la cabeza y la barra y mejorar la resistencia del perno.

3. Turning & Hushing

Use el giro de precisión de CNC para garantizar el ángulo de la cabeza y la tolerancia dimensional.

El hilo adopta el proceso de rodadura para mejorar el acabado superficial y la resistencia a la fatiga.

4. Tratamiento térmico

El tratamiento de apagado y templado (templado de enfriamiento) para mejorar la resistencia y la tenacidad, adecuada para pernos de grado 8.8 y más.

El tratamiento de la solución, utilizado para pernos de acero inoxidable, para mejorar la resistencia a la corrosión.

5. Tratamiento de superficie

Tratamiento en bloqueo: Mejora la resistencia al óxido, adecuada para equipos interiores.

Galvanizing (zinc/color azul y blanco Zinc/Black Zinc): Adecuado para equipos mecánicos con requisitos generales de anticorrosión.

Dacromet: Fuerte resistencia a la pulverización de sal, adecuada para entornos al aire libre a largo plazo, como automóviles y puentes.

Tratamiento de oxidación: Mejorar la alta temperatura y la resistencia a la corrosión de los pernos.

Revestimiento de PVD (para aleación de titanio): Mejore la resistencia al desgaste y reduzca el coeficiente de fricción.

6. Inspección de calidad

Inspección de dimensión: Longitud del perno, ángulo de la cabeza, precisión de rosca.

Inspección de fuerza: Prueba de tracción, prueba de dureza, prueba de torsión.

Inspección de la superficie: Prueba de spray de sal, prueba de desgaste.

Estándares de la industria para los pernos de la cabeza hexagonal de cabeza plana

ISO 4762 - 2004 - Estándar internacional para pernos de zócalo hexadecimal de cabeza plana, especificando dimensiones y tolerancias métricas.

GB/T 70.1 - Estándar nacional chino, que cubre las especificaciones y el rendimiento de los pernos de la cavidad hexadecimales del contraataque métrico.

DIN 912 - Estándar alemán, adecuado para pernos de zócalo hexadecimal de alta resistencia en las industrias de maquinaria y moho.

ASME/ANSI B18.3 - 1986 - Estándar americano, adecuado para pernos de zócalo hexagonal imperial.

¿Cómo elegir el perno de zócalo hexadecimal de cabeza plana derecha?

1. Elija el material correcto

Equipo general: Acero al carbono (Grado 8.8/10.9) El tratamiento de galvanización o ennegrecimiento.

Requisitos de alta resistencia: Acero de aleación (Grado 12.9) Tratamiento de enfriamiento y templado.

Requisitos anticorrosión: 304/316 pulido de acero inoxidable o recubrimiento de dacrómetos.

Requisitos livianos: recubrimiento de PVD de aleación de titanio.

2. Elija las especificaciones correctas

Determine el ángulo de la cabeza, el tamaño de la rosca y la longitud de acuerdo con el estándar.

Elija un hilo completo o un hilo parcial para cumplir con diferentes requisitos de instalación.

3. Determinar el tratamiento de la superficie

Entorno interior: ennegrecimiento, electrogalvanización.

Ambiente al aire libre: Dacromet, revestimiento de electronickel.

Condiciones de alta temperatura: Tratamiento de recubrimiento o oxidación de PVD.
