1. Almohadilla plana

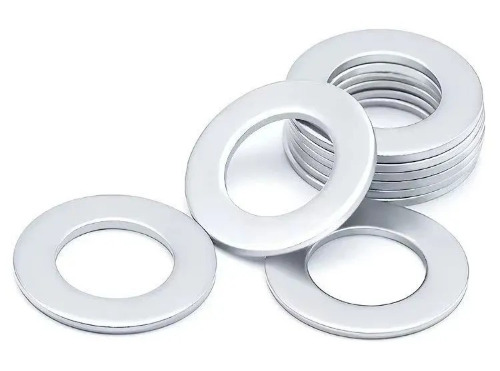

Una arandela plana es una lavadora de metal circular con un agujero en el medio. Por lo general, está hecho de placa de hierro, acero inoxidable y otros materiales a través de un proceso de estampado. Su forma es similar a un anillo plano.
¿Qué es una lavadora plana?

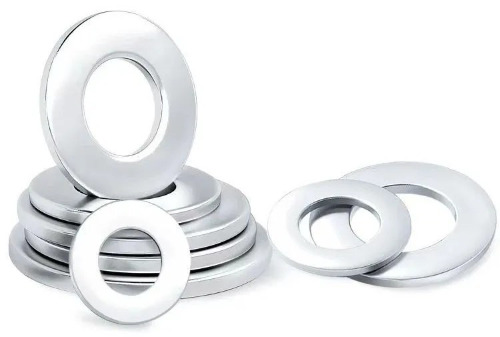

Las lavadoras planas, también conocidas como lavadoras planas, son piezas mecánicas comunes que se usan principalmente para proporcionar una superficie de contacto plana entre sujetadores, como pernos y tuercas y conectores. Las lavadoras planas generalmente se estampan de materiales metálicos y tienen forma circular con un orificio en el medio. El tamaño y las especificaciones del agujero se pueden personalizar de acuerdo con necesidades específicas.
La función principal de las lavadoras planas
Aumentar el área de contacto
Una de las funciones principales de las lavadoras planas es reducir efectivamente el desgaste y el daño al aumentar el área de contacto entre el tornillo y la máquina. Cuando no hay lavadora plana, la superficie de contacto entre el tornillo y la máquina puede concentrarse en un pequeño punto, causando una gran presión, lo que afectará directamente la vida útil del equipo con el tiempo. Las lavadoras planas protegen las partes clave del equipo al aumentar esta área de contacto.
Dispersar la presión
Las lavadoras planas se usan principalmente para reducir la presión. Cuando la fuerza axial de apretar algunas partes es grande, es fácil presionar las arandelas en forma de disco. En este momento, el material se puede cambiar y la dureza se puede aumentar para resolver el problema. Las lavadoras planas pueden dispersar efectivamente la presión y evitar el daño causado por la presión local excesiva.
Evitar daños
Las lavadoras planas pueden eliminar el daño que las lavadoras de resorte pueden causar a la superficie de la máquina al retirar los tornillos. Cuando se usa, se debe usar una arandela de resorte y una lavadora plana, la lavadora plana está al lado de la superficie de la máquina y la lavadora de resorte está entre la arandela plana y la tuerca. Esto puede proteger la superficie de la máquina del daño por la lavadora de resorte.
Uso en combinación

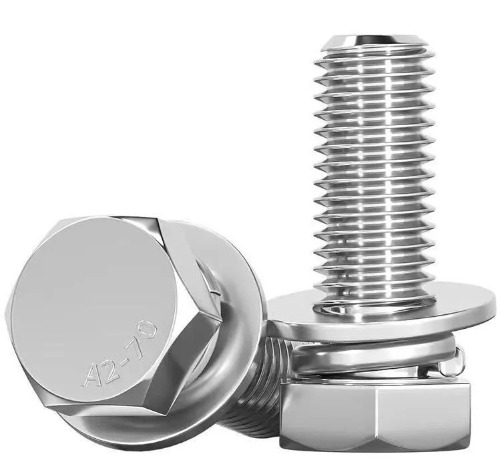

Las lavadoras planas generalmente se usan en combinación con lavadoras de primavera para lograr el mejor efecto de apriete. La arandela plana se adapta a la superficie de la máquina, mientras que la arandela de resorte se coloca entre la arandela plana y la tuerca. Esta combinación puede distribuir mejor la presión y, por lo tanto, proporcionar una mejor protección.
Escenarios de aplicación de almohadilla plana
Conexión de perno ordinario
En la conexión de piezas mecánicas ordinarias, las lavadoras planas pueden aumentar el área de contacto entre pernos, tuercas y piezas conectadas, dispersar la presión, reducir la presión local y evitar daños a la superficie de las partes conectadas. Por ejemplo, en la fabricación de muebles, se pueden usar lavadoras planas para fijar las patas de la mesa para garantizar que la mesa sea estable y no se agite; En el equipo eléctrico, se pueden usar lavadoras planas para proteger las placas de circuitos para evitar daños causados por la vibración.
Conexión de perno desmontada frecuentemente
Cuando los pernos deben desmontar con frecuencia, el uso de lavadoras planas puede simplificar el proceso de desmontaje y proteger la superficie de las partes conectadas. Por ejemplo, los puertos de inspección de algunos equipos, los pernos de conexión de piezas móviles, etc., las arandelas planas pueden reducir la fricción directa entre los pernos y las partes conectadas, evitar los rasguños de la superficie y extender la vida útil.
Compensación por desviación del agujero de perno
En algunos casos, para hacer que los agujeros de los pernos entre las dos partes de conexión correspondan con precisión, puede ser necesario aumentar el diámetro del orificio para compensar la desviación de posición. Cuando el orificio del perno excede el tamaño estándar, puede considerar usar una lavadora plana. Además, para facilitar la instalación y el ajuste, el orificio del perno a veces se diseña como un orificio largo para que la posición de instalación de la pieza de trabajo se pueda ajustar dentro de un cierto rango. En este caso, puede ser necesario usar una lavadora plana engrosada o una lavadora especial.
Reducir la tensión de compresión en la superficie de soporte de presión
Cuando la resistencia al perno es alta y la tensión de compresión de las partes conectadas es baja, las arandelas planas pueden ayudar a reducir la tensión de compresión en la superficie de soporte de presión. Por ejemplo, cuando se usan algunos pernos de alta resistencia con piezas conectadas hechas de materiales más suaves, las arandelas planas pueden distribuir uniformemente la presión de los pernos a la superficie de las partes conectadas, evitando que las partes conectadas se deforman o se dañen debido a la presión local excesiva.
Materiales comunes de lavadoras planas

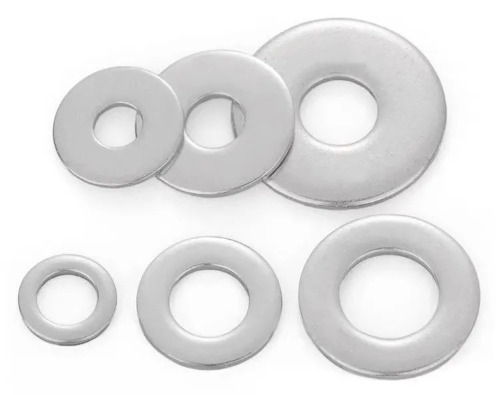

Material de acero al carbón
Para las lavadoras planas, los materiales de acero de carbono más utilizados son: ST12, ST13, Q235, Q215, Q195, etc. Todos son adecuados para lavadoras planas de nivel de 100 HV (nota: 100HV se refiere a la dureza de la superficie de las lavadoras); 08F, 08AI, 10, 10f, etc. son adecuados para lavar arandelas planas con una dureza superficial de aproximadamente 110HV; 45, 50, 60, 70 acero de acero o 65 mn son adecuados para arandelas planas con una dureza superficial de 200HV o incluso 300HV.

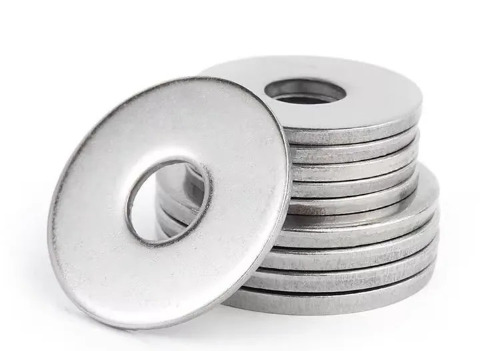

Material de acero inoxidable
Los más comunes son 304, 304 (18 - 8), 316, 316L, etc. Las ventajas del acero inoxidable son la resistencia a la corrosión, la resistencia al óxido, la alta precisión, la superficie lisa sin rebabas, buena resistencia, no fáciles de romper, etc., pero el precio es relativamente costoso.

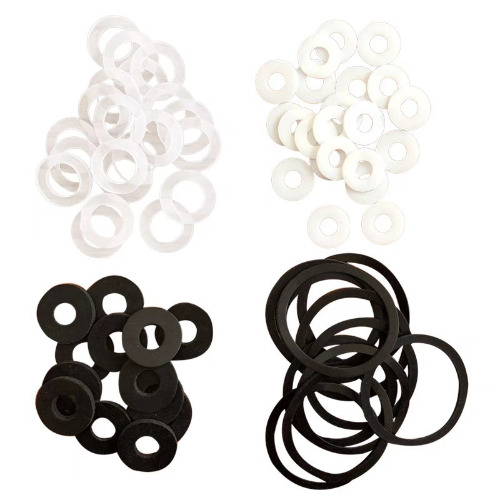

Material de plástico
Los materiales de plástico comunes incluyen PA66, PA66 30% de fibra de vidrio, PA66 50% de fibra de vidrio, PC, PP, PPS, PVC, PVDF, etc. Las lavadoras planas de plástico no solo tienen un bajo costo de producción, sino que también tienen propiedades de aislamiento. En algunas ocasiones especiales, pueden desempeñar un papel y efecto que el acero al carbono y el acero inoxidable no pueden reemplazar.

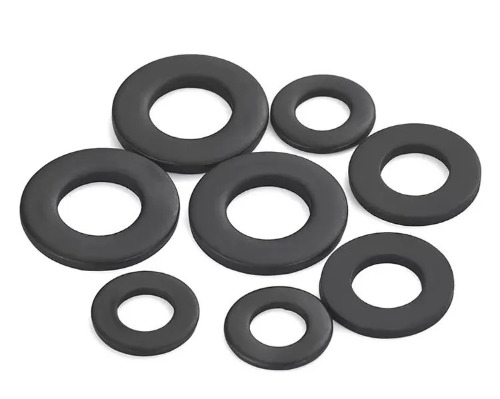

Material de goma
Como el caucho de nitrilo, el fluororruber, el caucho de cloropreno, el caucho de estireno-butadieno, el caucho EPDM, etc. Las almohadillas planas de este tipo de material tienen buena suavidad y son adecuadas para ambientes de baja temperatura y mediana. Algunos materiales tienen ciertos ácidos y resistencia al álcali y resistencia al envejecimiento.
Otros materiales

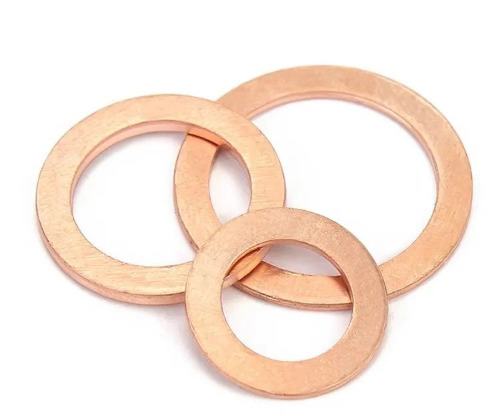

Algunos fabricantes también pueden proporcionar almohadillas planas hechas de cobre, aluminio y otros materiales. Por ejemplo, las almohadillas de cobre tienen buena conductividad térmica y resistencia a la corrosión, bajo coeficiente de fricción, y a menudo se usan en ocasiones de alta temperatura y alta presión.
2. Precauciones para su uso
Especificaciones de instrumentación: Asegúrese de que la junta plana se adapte firmemente a la superficie de contacto para evitar la inclinación o la desalineación que afecte el efecto de sellado.
Adaptación ambiental: El acero inoxidable se prefiere en entornos húmedos o corrosivos, y se debe prestar atención al sellado y la preservación para extender la vida útil.
Inspección regular: Después del uso a largo plazo, es necesario verificar si la junta está deformada o dañada, y reemplazarla a tiempo para mantener la confiabilidad de la conexión.
A través de la selección razonable y el uso estandarizado, las juntas planas pueden mejorar significativamente la estabilidad y la seguridad de las conexiones mecánicas
En resumen, las juntas planas son un componente mecánico importante, utilizado principalmente para proteger la superficie del conector, aumentar el área de contacto y evitar que los sujetadores se aflojaran. Al seleccionar y usar juntas planas, su material, tamaño y uso deben determinarse de acuerdo con los requisitos de ingeniería específicos y los escenarios de aplicación.
