Perno de zócalo hexadecimal de cabeza plana: características estructurales, escenarios de aplicación y guía de selección

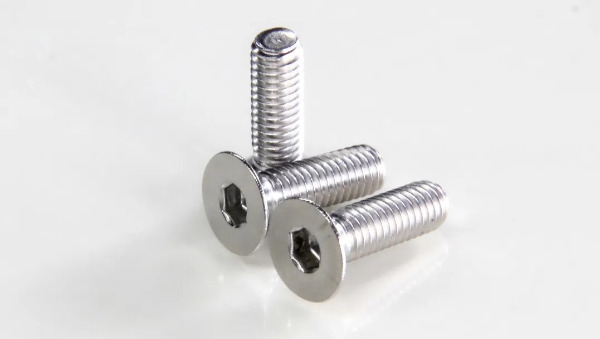

¿Qué es un perno de zócalo hexadecimal de cabeza plana?

El perno de zócalo hexagonal de cabeza plana es un sujetador con una cabeza cónica de 90 °. La cabeza del tornillo se puede incrustar completamente en la superficie de la pieza de trabajo. Después de la instalación, permanece plano y no sobresale. Tiene las características de ser una fuerza hermosa, anti-colisión y a prueba de colisiones y uniforme.

Su cabeza tiene un agujero hexagonal, que se puede apretar o quitar con una llave hexagonal. Proporciona una mayor capacidad de transmisión de torque que los tornillos de contraataque transversales tradicionales y es más adecuado para aplicaciones de fijación de alta resistencia.

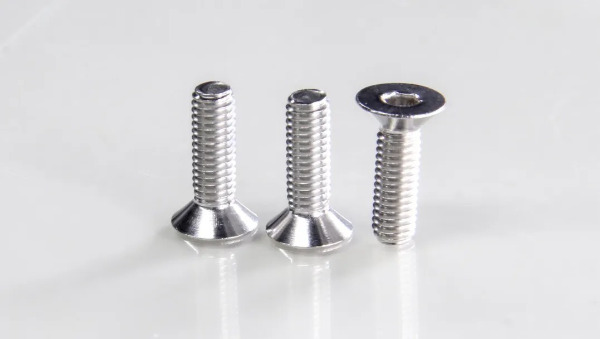

Características estructurales del perno de la cabeza hexagonal de cabeza plana

Cabeza cónica de 90 °: al ras con la superficie de la pieza de trabajo después de la instalación, mejorando la estética y la seguridad.

Drive hexagonal: fuerte capacidad de transmisión de torque, adecuada para su fijación de alta resistencia.

Varilla roscada parcial o completa: se adapte a diferentes requisitos de aplicación (el hilo completo mejora la fuerza de bloqueo, el hilo parcial mejora la estabilidad de la conexión).

Hay una variedad de materiales disponibles, desde acero al carbono ordinario hasta acero de aleación de alta resistencia, acero inoxidable o aleación de titanio para cumplir con diferentes condiciones de trabajo.

Tratamiento de superficie opcional: ennegrecimiento, electroplatación, dacromética, oxidación, etc., para mejorar la resistencia a la corrosión y la resistencia al desgaste.

Escenarios de aplicación del perno de zócalo hexagonal de cabeza plana

El perno de enchufe hexadecimal de cabeza plana se usa ampliamente en escenarios que requieren planitud, belleza y fuerza de fijación fuerte debido a que su cabeza está al ras de la pieza de trabajo después de la instalación, que incluye:

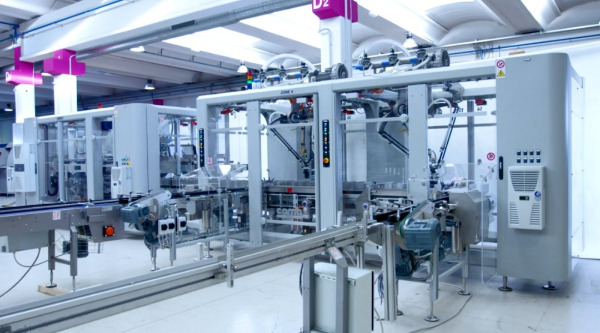

1. Equipos mecánicos y fabricación de máquinas herramienta

Aplicable a escenarios como carcasa de equipos, fijación de riel de guía, conjunto de moho, etc., para garantizar que no haya protuberancias en la superficie y reducir los riesgos de seguridad.

Seleccione el tratamiento de ennegrecimiento de acero de aleación de aleación de 12.9 para mejorar la resistencia a la fatiga.

2. Automóvil y tránsito ferroviario

Se utiliza en chasis de automóvil, discos de freno, fijaciones del asiento y otras piezas, que requieren alta resistencia y no son fáciles de aflojar.

Usando el tratamiento de dacromé de acero de aleación de alta resistencia para mejorar la resistencia a la corrosión y la resistencia al impacto.

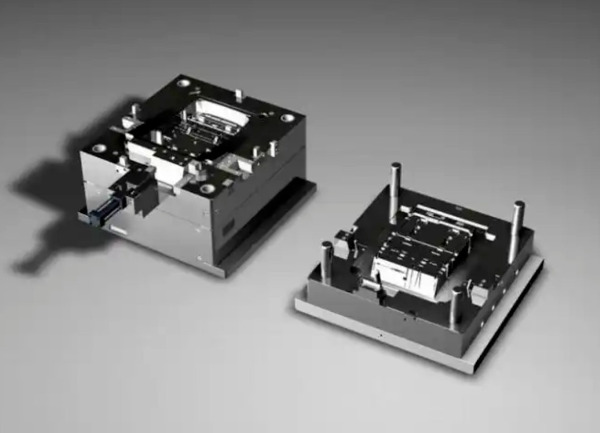

3. Moldes e instrumentos de precisión

Aplicable a moldes de inyección, estampando mohos, máquinas herramientas CNC, etc., que no requieren protrusión después de la instalación para evitar afectar la precisión del procesamiento.

Seleccione 42CRMO Surface Nitriding para mejorar la resistencia al desgaste y la vida útil.

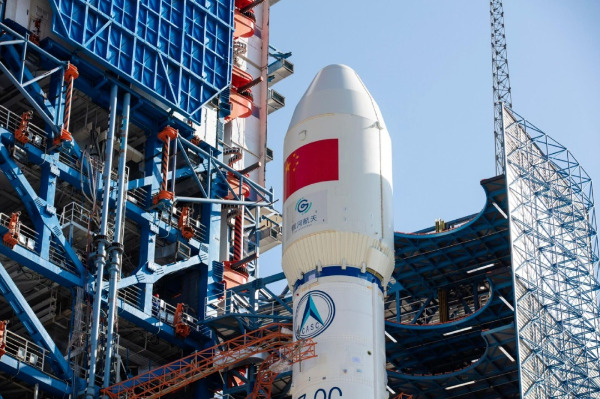

4. Productos aeroespaciales y electrónicos

Las carcasas de equipos electrónicos, los marcos de drones, las piezas estructurales de aviación, etc. requieren soluciones de fijación livianas y altamente confiables.

Utilizando el recubrimiento de PVD de la aleación de titanio (TC4), garantiza la resistencia al tiempo que reduce el peso y mejora la resistencia a la corrosión.

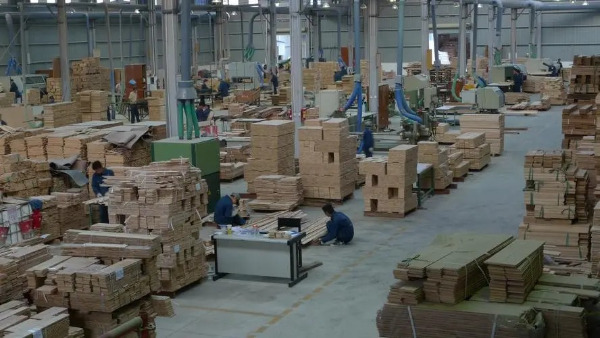

5. Manedura de carpintería y muebles

Adecuado para muebles de madera maciza, gabinetes y paneles decorativos. La superficie es suave después de la instalación y no afecta la apariencia.

Use 304 pulido cepillado de acero inoxidable para garantizar la prevención de óxido y los hermosos efectos.

Características estructurales del perno de la cabeza hexagonal de cabeza plana

1. Selección de materia prima

Acero al carbono (Grado 4.8/Grado 8.8/Grado 10.9/Grado 12.9) - Adecuado para estructuras mecánicas y equipos generales.

Acero inoxidable (304/316): adecuado para entornos anticorrosión, como equipos al aire libre, químicos, etc.

Alloy Steel (42CRMO, SCM435): adecuado para aplicaciones de alta resistencia y resistentes al impacto, como automóviles y máquinas herramientas.

Aleación de titanio (TC4): adecuado para aplicaciones livianas y de alta gama, como aeroespaciales, equipos médicos, etc.

2. Cabeza fría

Use una máquina de encabezado en frío de una estación múltiple para formar una sola vez para garantizar la integración de la cabeza y la barra y mejorar la resistencia del perno.

3. Turning & Hushing

Use el giro de precisión de CNC para garantizar el ángulo de la cabeza y la tolerancia dimensional.

El hilo adopta el proceso de rodadura para mejorar el acabado superficial y la resistencia a la fatiga.

4. Tratamiento térmico

El tratamiento de apagado y templado (templado de enfriamiento) para mejorar la resistencia y la tenacidad, adecuada para pernos de grado 8.8 y más.

El tratamiento de la solución, utilizado para pernos de acero inoxidable, para mejorar la resistencia a la corrosión.

5. Tratamiento de superficie

Tratamiento en bloqueo: Mejora la resistencia al óxido, adecuada para equipos interiores.

Galvanizing (zinc/color azul y blanco Zinc/Black Zinc): Adecuado para equipos mecánicos con requisitos generales de anticorrosión.

Dacromet: Fuerte resistencia a la pulverización de sal, adecuada para entornos al aire libre a largo plazo, como automóviles y puentes.

Tratamiento de oxidación: Mejorar la alta temperatura y la resistencia a la corrosión del perno.

Revestimiento de PVD (para aleación de titanio): Mejore la resistencia al desgaste y reduzca el coeficiente de fricción.

6. Inspección de calidad

Inspección de dimensión: Longitud del perno, ángulo de la cabeza, precisión de rosca.

Inspección de fuerza: Prueba de tracción, prueba de dureza, prueba de torsión.

Inspección de la superficie: Prueba de spray de sal, prueba de desgaste.

Normas de la industria para pernos de zócalo hexadecimal

ISO 10642 - Estándar internacional para pernos de zócalo hexagonal de Countersunk, especificando dimensiones y tolerancias métricas.

GB/T 70.1 - Estándar nacional chino, que cubre las especificaciones y el rendimiento de los pernos de la cavidad hexadecimales del contraataque métrico.

DIN 7991 - Estándar alemán, adecuado para pernos de alta resistencia en las industrias de maquinaria y moho.

ANSI/ASME B18.3 - Estándar americano, adecuado para pernos de aviones anticipados británicos.

¿Cómo elegir el cavo hexadecimal de antecedentes correctos?

1. Elija el material correcto

Equipo ordinario: Acero al carbono (Grado 8.8/Grado 10.9) galvanizado o ennegrecido.

Requisitos de alta resistencia: Acero de aleación (Grado 12.9) Apagado y templado.

Requisitos anticorrosión: 304/316 pulido de acero inoxidable o recubrimiento de dacrómetos.

Requisitos livianos: recubrimiento de PVD de aleación de titanio.

2. Elija las especificaciones correctas

Determine el ángulo de la cabeza, el tamaño y la longitud de la rosca de acuerdo con ISO 10642 / GB 70.1 / DIN 7991.

Elija un hilo completo o un hilo parcial para cumplir con diferentes requisitos de instalación.

3. Determinar el tratamiento de la superficie

Entorno interior: ennegrecimiento, electrogalvanización.

Ambiente al aire libre: Dacromet, revestimiento de electronickel.

Condiciones de alta temperatura: Recubrimiento de PVD o tratamiento de oxidación.

Los pernos de enchufe hexagonas de Countersunk ocupan una posición importante en la fabricación de maquinaria, la industria automotriz, el procesamiento de moho y otros campos con sus ventajas de alto torque, instalación plana, belleza y seguridad.

Al elegir, debe garantizar el mejor rendimiento de fijación y durabilidad en función de los requisitos de resistencia, los factores ambientales y los métodos de tratamiento de superficie.

¿Su industria usa los pernos de enchufes hexagonos de Countersunk? ¡Bienvenido a dejar un mensaje para la comunicación!
