¡Pequeños tornillos, gran impacto! Las principales ventajas de los pernos tapones de grado 12,9: una lectura obligada para los profesionales de la industria

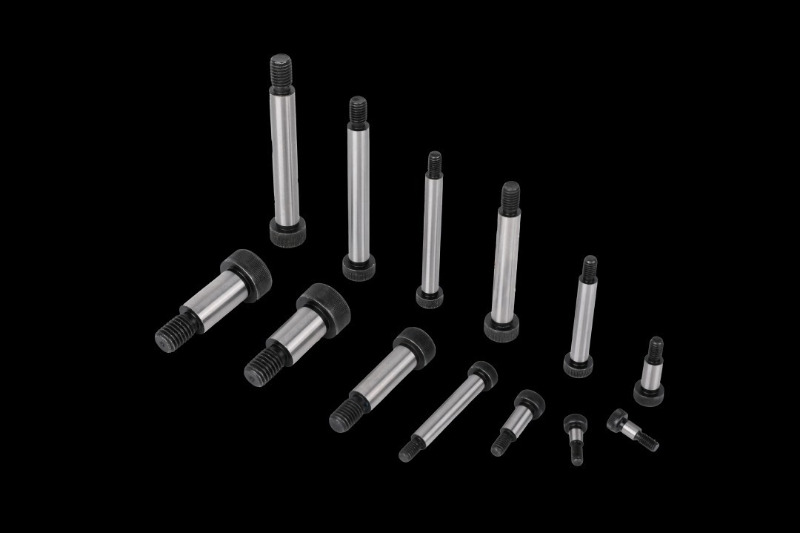

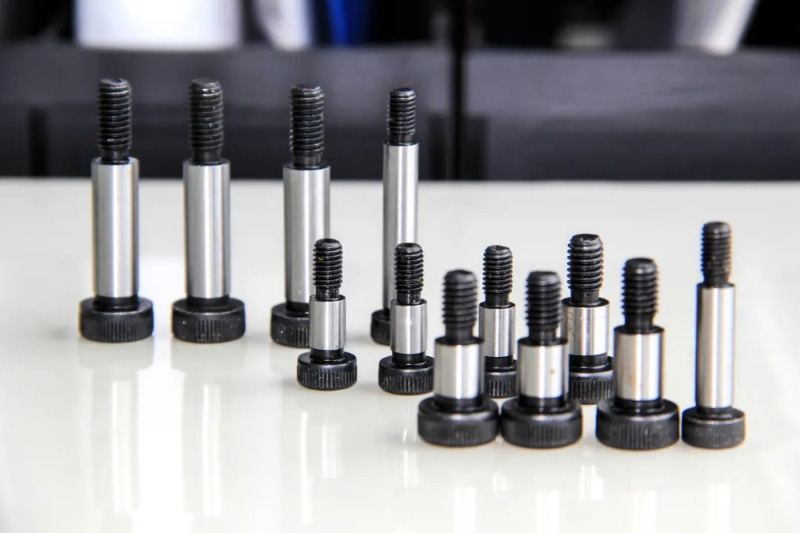

¿Qué es un perno con hombro de grado 12,9?

Una nota de 12,9 perno de hombro , también conocido como tornillo con hombro del eje o perno con hombro hexagonal interno, es un sujetador de alta precisión con un hombro liso y rosca parcial, diseñado específicamente para aplicaciones de movimiento de alta resistencia y precisión.

Características

Características estructurales

El perno tapón de grado 12,9 consta de tres partes clave:

Cabeza de perno: Comúnmente diseñado con cabezas hexagonales internas o externas para una fácil instalación y extracción con alto torque.

Hombro liso: Mecanizado con precisión para garantizar la estabilidad de los componentes giratorios o deslizantes.

Extremo roscado: Utilizando un diseño parcialmente roscado para garantizar una sujeción segura y mejorar la capacidad de carga.

Características clave

Resistencia ultraalta: Construido con acero aleado (como SCM435), con una resistencia a la tracción ≥1220MPa, lo que garantiza confiabilidad en aplicaciones de alta carga.

Tolerancias de precisión: El diámetro, la longitud y la coaxialidad del hombro se controlan estrictamente para garantizar un posicionamiento preciso y un ajuste deslizante de los componentes mecánicos.

Resistente al desgaste y duradero: Los tratamientos de superficie incluyen temple, ennegrecimiento, fosfatado o niquelado, lo que mejora la resistencia al desgaste y la corrosión.

Rendimiento de alto par: Capaz de soportar altos pares de apriete, adecuado para maquinaria pesada y entornos de carga dinámica alta.

Aplicaciones de pernos con resalto de grado 12,9

Debido a su alta resistencia, mecanizado de precisión y adaptabilidad de movimiento, el perno con hombro de grado 12,9 se usa ampliamente en muchas industrias, especialmente en escenarios con alta carga y requisitos de alta precisión.

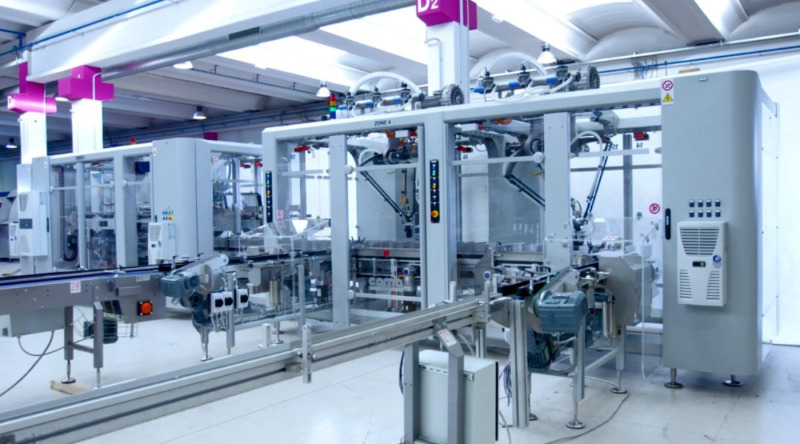

Equipo de maquinaria

En maquinaria automatizada, máquinas herramienta de precisión y equipos de líneas de producción, los pernos con resalto se utilizan para soportar y deslizar componentes, asegurando el buen funcionamiento del equipo.

Rieles deslizantes y mecanismos de guía: Garantiza la precisión del movimiento lineal o giratorio.

Sistemas de transmisión: Se utilizan como pernos de fijación para bielas y asientos de cojinetes, reduciendo el desgaste de las piezas móviles.

Plantillas y herramientas: Accesorios para posicionamiento fijo y sujeción, mejorando la precisión de la producción.

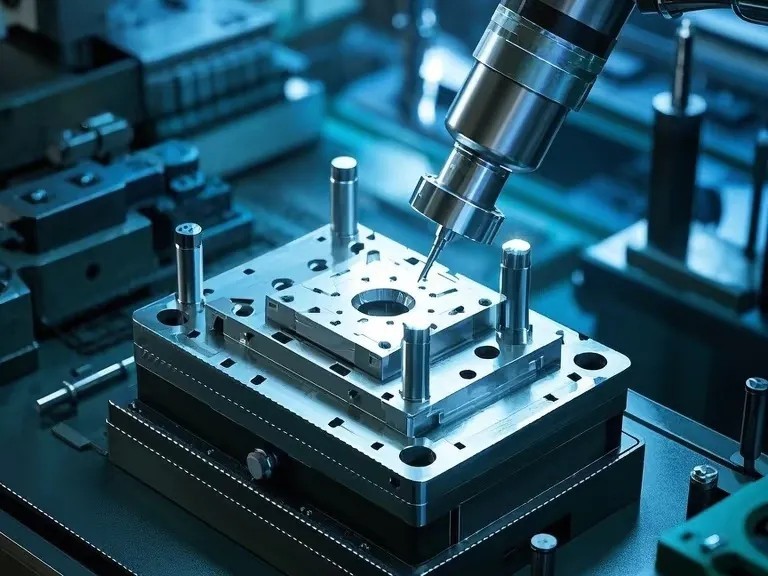

Fabricación de moldes

Moldes de inyección: Se utiliza para controles deslizantes, placas guía y mecanismos de posicionamiento para garantizar una apertura y cierre suaves del molde.

Troqueles de estampación: Se utiliza para fijar pasadores guía y conjuntos deslizantes para mejorar la vida útil y la precisión del molde.

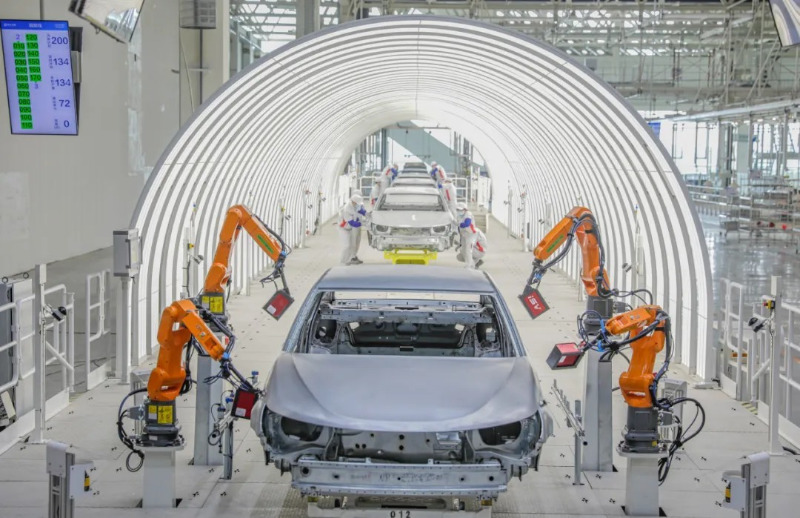

Industria automotriz

Los pernos con resalte de grado 12,9 se utilizan ampliamente en la fabricación de motores, sistemas de suspensión y sistemas de frenos de automóviles.

Componentes del motor: Conecte balancines, bielas y mecanismos de válvulas, asegurando la estabilidad durante el funcionamiento a alta velocidad.

Sistemas de suspensión: Utilice amortiguadores y conexiones de brazo de control para soportar vibraciones e impactos de alta frecuencia.

Sistemas de frenos: Se utiliza en pinzas de freno y rieles deslizantes, proporcionando resistencia a altas temperaturas y alta capacidad de carga.

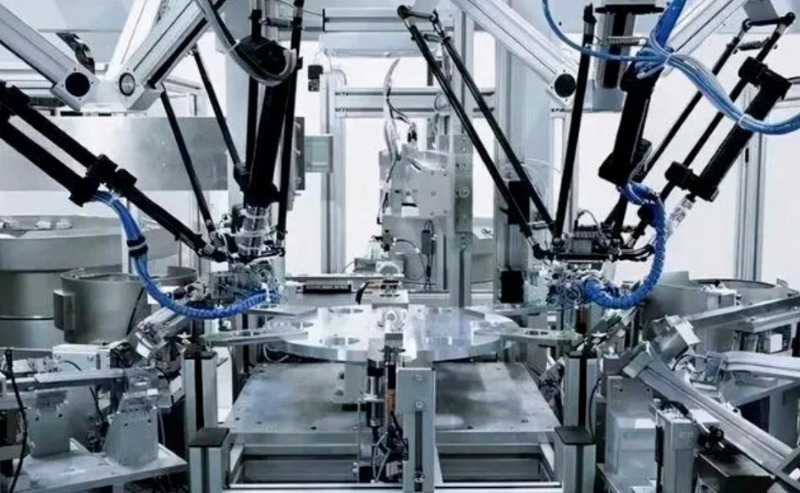

Equipos electrónicos y de automatización.

Articulaciones de robots: Se utilizan como ejes giratorios para garantizar un posicionamiento preciso y un movimiento flexible de los brazos robóticos.

Líneas de montaje automatizadas: Se utiliza para controles deslizantes y dispositivos de guía para mejorar la estabilidad y precisión del equipo.

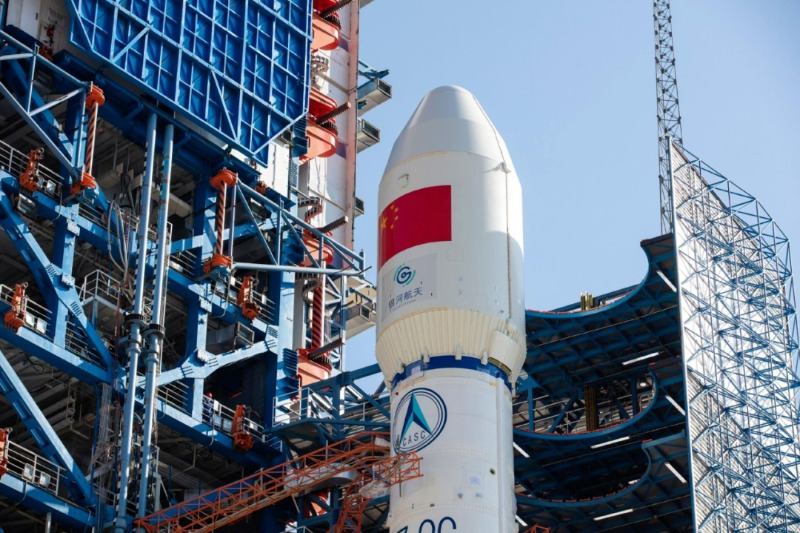

Aeroespacial

Sistema de control de vuelo: Se utiliza para controlar la rotación y conexión de superficies de control, aletas y otros componentes.

Brazo robótico satélite: Proporciona un punto de pivote giratorio de alta precisión, lo que garantiza estabilidad y confiabilidad.

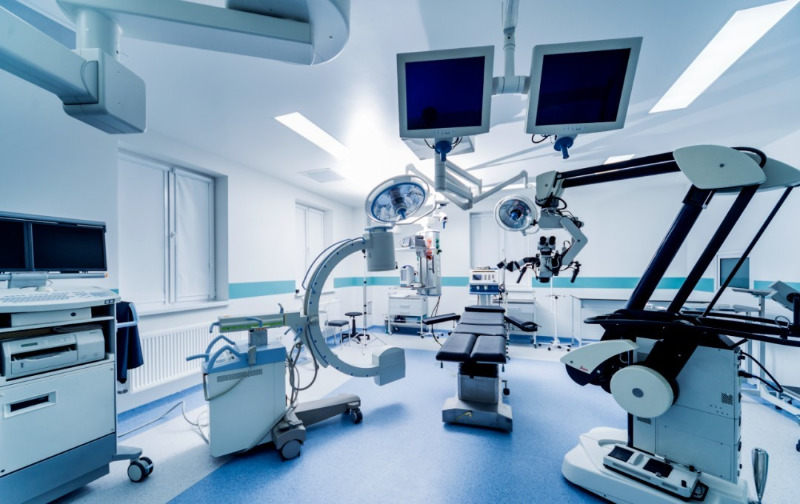

Equipo medico

Máquinas de rayos X y escáneres CT: Se utiliza para rieles deslizantes y piezas móviles para garantizar un funcionamiento preciso del equipo.

Robots quirúrgicos: Se utiliza para articulaciones de brazos robóticos para garantizar un control preciso y estabilidad.

Proceso de fabricación de perno de hombro de grado 12,9.

Materiales principales

Los materiales comunes para pernos con resalto de grado 12,9 incluyen:

SCM435 (acero aleado): Buena tenacidad y resistencia a la fatiga, adecuado para entornos de carga de impacto.

Acero inoxidable (304, 316L): Resistente a la corrosión, pero con menor resistencia, utilizado principalmente en alimentos y equipos médicos.

Proceso de producción

1. Corte de materiales: Corte de precisión de barras de acero de alta resistencia.

2. Mecanizado de precisión CNC: Giro de la cabeza del perno, el hombro y la parte roscada para garantizar tolerancias estrictas.

3. Mecanizado de roscas: Laminación de hilo para mejorar la resistencia y la vida útil.

4. Tratamiento Térmico: Temple y revenido para mejorar la dureza y la resistencia al desgaste.

5. Tratamiento superficial: Galvanizado, ennegrecido y fosfatado para mejorar la resistencia a la corrosión.

6. Inspección de calidad: Utilizando una máquina de medición de coordenadas, prueba de dureza y prueba de torsión para garantizar una alta precisión y consistencia. Es corrosivo pero tiene menor resistencia y se utiliza principalmente en alimentos y equipos médicos.

Estándares de la industria

La producción de pernos con resalto debe cumplir con los estándares internacionales para garantizar su rendimiento y confiabilidad.

ISO 7379: Estándar para dimensiones, materiales y tolerancias de pernos con resalte métricos.

DIN 923: Estándar alemán, muy utilizado en el mercado europeo.

ASME B18.3: Especificaciones para pernos con resalte estándar americano, aplicables al mercado norteamericano.

JIS B 1180: Estándar japonés, utilizado en la fabricación de maquinaria de precisión.

Estas normas especifican el diámetro del hombro, las tolerancias de longitud, las especificaciones de rosca, la resistencia a la tracción y el tratamiento de la superficie para garantizar la estabilidad y compatibilidad de los pernos en entornos hostiles.

¿Cómo elegir el perno de hombro derecho?

Al seleccionar pernos con resalte, considere los siguientes factores:

Requisitos de carga: Determine la resistencia a la tracción y la vida a la fatiga requeridas.

Dimensiones del hombro: Garantizar la compatibilidad con componentes deslizantes o giratorios.

Especificación del hilo: Seleccione la rosca métrica o imperial adecuada para el equipo.

Tratamiento superficial: Elija un revestimiento anticorrosión, como galvanizado, ennegrecido o fosfatado.

Los pernos con hombro de grado 12,9 son cruciales en maquinaria, fabricación de automóviles, fabricación de moldes, automatización y aeroespacial debido a su alta resistencia, tolerancias precisas y adaptabilidad al movimiento dinámico. Sus estrictos estándares de fabricación y su rendimiento superior los convierten en un producto central en el mercado de sujetadores de alta gama.

¿Ha utilizado pernos con resalto de grado 12,9 en su industria? ¡No dudes en compartir tu experiencia!
