Perno hueca hexagonal de cabeza plana

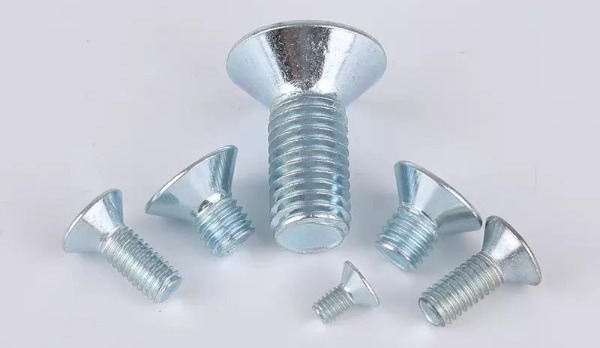

Un perno de cabeza plana con casquillo hexagonal es un sujetador con una cabeza cónica de 90°. La cabeza del tornillo se incrusta completamente en la superficie de la pieza de trabajo y permanece plana después de la instalación sin sobresalir. Presenta una apariencia estéticamente agradable, propiedades antienganches y una distribución uniforme de la fuerza.

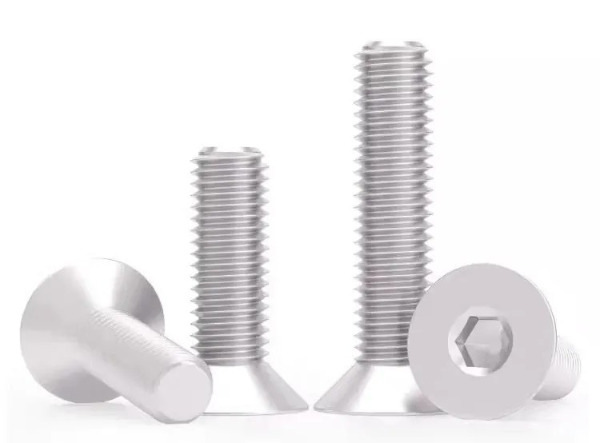

Su cabeza tiene un casquillo hexagonal interno, lo que permite apretar o aflojar con una llave Allen. Proporciona una mayor capacidad de transmisión de par que los tornillos avellanados de cabeza Phillips tradicionales, lo que los hace más adecuados para aplicaciones de fijación de alta resistencia.
Características estructurales del perno hexagonal de cabeza plana
Cabezal cónico de 90°: queda al ras con la superficie de la pieza de trabajo después de la instalación, lo que mejora la estética y la seguridad.
Unidad hexagonal interna: fuerte capacidad de transmisión de torsión, adecuada para fijaciones de alta resistencia.
Varilla con rosca parcial o total: se adapta a diferentes necesidades de aplicación (la rosca completa mejora la fuerza de bloqueo, la rosca parcial mejora la estabilidad de la conexión).
Múltiples opciones de materiales: desde acero al carbono estándar hasta acero aleado de alta resistencia, acero inoxidable o aleación de titanio, que satisfacen diversas condiciones de trabajo.
Tratamientos superficiales opcionales: ennegrecimiento, galvanoplastia, revestimiento de Dacromet, anodizado, etc., mejorando la resistencia a la corrosión y al desgaste.
El estándar de la industria para pernos con cabeza hueca hexagonal
ISO 10642: norma internacional para pernos de cabeza plana con casquillo hexagonal, que especifica dimensiones y tolerancias métricas.
GB/T 70.1: norma nacional china que cubre las especificaciones y el rendimiento de los pernos métricos de cabeza plana con casquillo hexagonal.
DIN 7991 – Norma alemana, aplicable a pernos avellanados de alta resistencia en la industria de maquinaria y moldes.
ANSI/ASME B18.3 – Norma americana, aplicable a pernos avellanados imperiales.
Fabricación de pernos huecas hexagonales de cabeza plana
Selección de materia prima
• Acero al carbono (Grado 4.8/8.8/10.9/12.9): adecuado para estructuras mecánicas y equipos en general.
• Acero inoxidable (304/316): adecuado para entornos resistentes a la corrosión, como equipos químicos y para exteriores.
• Acero aleado (42CrMo, SCM435): adecuado para aplicaciones de alta resistencia y resistentes a impactos, como automoción y máquinas herramienta.
• Aleación de titanio (TC4): adecuada para aplicaciones ligeras y de alta gama, como equipos médicos y aeroespaciales.
Rumbo en frío
• El cabezal en frío de una sola vez utilizando una máquina de estaciones múltiples garantiza una integración perfecta de la cabeza y el vástago, lo que mejora la resistencia del perno.
Afinación y enhebrado
• El torneado CNC de precisión garantiza ángulos de cabeza y tolerancias dimensionales precisos. Los hilos se laminan para mejorar el acabado superficial y la resistencia a la fatiga.
Tratamiento térmico
• Temple y revenido (temple temple): Mejora la resistencia y la tenacidad, adecuado para pernos de grado 8.8 y superiores. Tratamiento de solución: Se utiliza para pernos de acero inoxidable para mejorar la resistencia a la corrosión.
Tratamiento superficial
• Ennegrecimiento: Mejora la resistencia a la oxidación, adecuado para equipos de interior.
• Galvanizado (zinc azul-blanco/zinc de color/zinc negro): Adecuado para maquinaria con requisitos generales de resistencia a la corrosión.
• Revestimiento Dacromet: Fuerte resistencia a la niebla salina, adecuado para entornos exteriores de larga duración, como automóviles y puentes.
• Tratamiento de oxidación: Mejora la resistencia a altas temperaturas y a la corrosión de los pernos.
• Recubrimiento PVD (para aleaciones de titanio): Mejora la resistencia al desgaste y reduce el coeficiente de fricción.
1. Elegir el material adecuado
Equipo general: Acero al carbono (grado 8,8/10,9) galvanizado o ennegrecido.
Requisitos de alta resistencia: Acero aleado (grado 12,9) templado.
Requisitos de resistencia a la corrosión: acero inoxidable 304/316 pulido o revestimiento Dacromet.
Requisitos de peso ligero: revestimiento PVD de aleación de titanio.
2. Elegir las especificaciones adecuadas
Determine el ángulo del cabezal, el tamaño de la rosca y la longitud según ISO 10642 / GB 70.1 / DIN 7991.
Elija rosca completa o rosca parcial para cumplir con los diferentes requisitos de instalación.
3. Determinación del tratamiento superficial
Ambiente interior: Zinc ennegrecido y galvanizado.
Ambiente exterior: Dacromet, níquel galvanizado.
Condiciones de alta temperatura: revestimiento PVD o anodizado.
Los pernos hexagonales de cabeza plana, con sus ventajas de alto torque, instalación plana, estética y seguridad, ocupan una posición importante en campos como la fabricación de maquinaria, la industria automotriz y el procesamiento de moldes.
Al seleccionar uno, se debe garantizar un rendimiento óptimo de fijación y durabilidad según los requisitos de resistencia, los factores ambientales y los métodos de tratamiento de la superficie.
